ドアノブの型取りと複製。Part��

2016年06月17日 ドアノブの型取りと複製。Part��

こんにちは演劇スタッフ科です。
今週の大道具チームも作り×作りです！！
IMG_3173


そして先週に引き続き、ドアノブの型取りと複製Part�△任后�
鍵のプレート作りです。5.5�个離轡淵戰縫笋鬟廛譟璽箸梁腓�さにカットします。
1

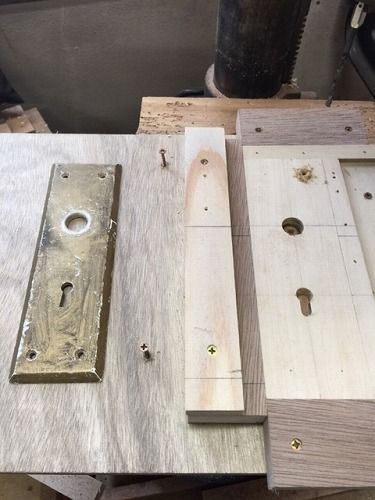

ノブ穴と取り付け穴の位置を決めます。
4


鍵穴を空けるトリマービット（キーホールビット）をトリマーに取り付けします。
4-1


7


シナベニヤにトリマーで貫通させます。
10


貫通後、さらにゆっくりさらに刃の細い部分まで差し込みます。
11


ゆっくり真下にトリマーを動かします。
16


鍵穴が開きました。
17


18

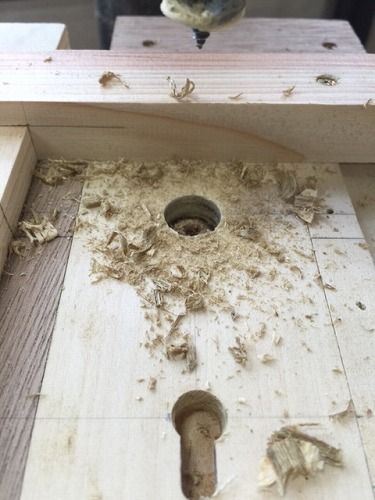

ドアノブの穴を15�个凌呂粘喞未気擦泙后�
20


21


25


26


28


プレートを取り付ける穴を3.5�个離疋螢訖呂燃�けます。
32


四隅に穴を空けます。
35


36


プレートを取り付けるネジの頭が出ないように、先ほど3.5�个侶蠑紊�ら7�个離疋螢訖呂之擇�掘り下げてネジ皿を作ります。
37


四隅の穴全て同じように軽く掘り下げます。
39

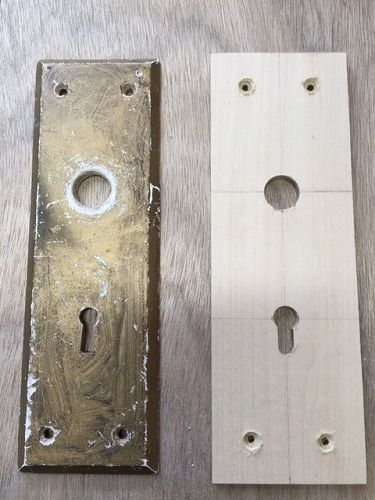

こんな仕上がりです。
40


出来上がった穴にネジを入れてみると、こんな感じにフラットになります。
41

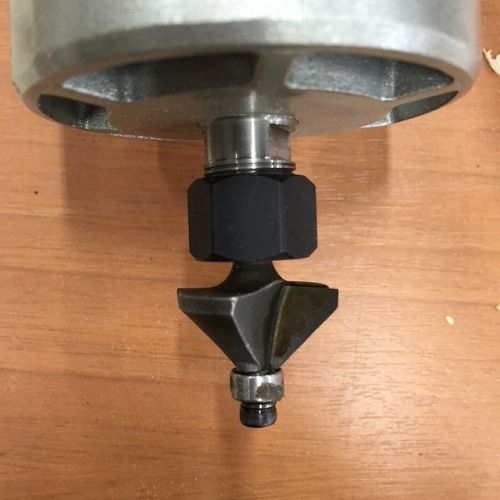

トリマーにコロ付45度の刃を取り付けます。
43

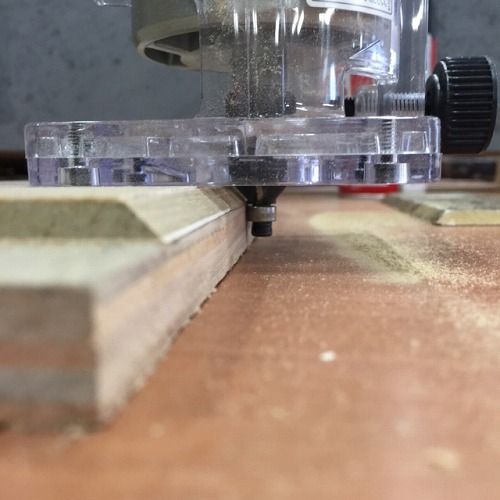

プレートの外周をトリマーで切削します。
44


角が45度に削られていきます。
45


こんな仕上がりです。
47


49

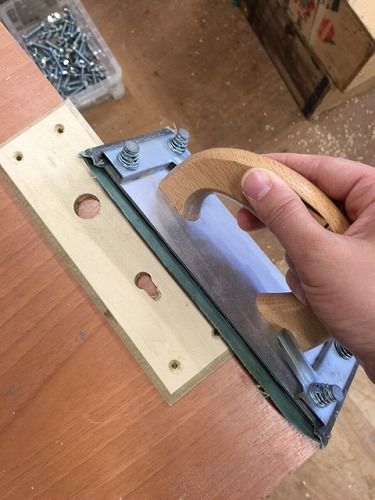

布ヤスリをかけます。
50


52


鍵穴もヤスリがけします。
53


左側はヤスリ前、右側はヤスリ後。
54


45度に切削した面のザラつきを消す為に、ヤスリだけでは無くパテを塗ります。
55


下はパテを塗ったプレート、上がパテを塗っていないプレートです。
56


パテが乾いたらヤスリでツルツルに仕上げます。
59


左側はヤスリ前、右側はヤスリ後。
60

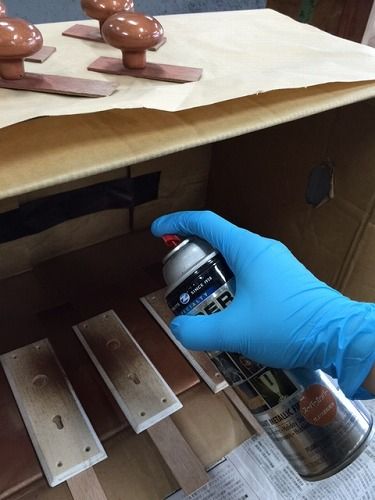

スーパーメタルスプレーで塗装します。
56-1


ノブ塗装。
57


垂れないように気を付けて塗装します。
58


ノブ仕上がりです。
61


プレートの塗装です。
62


63


乾燥させます。
64


ねじ切りボルトを入れて完成です。
66


今回の報告は以上です！また次回の報告をお楽しみに！！
