ドアノブの型取りと複製。Part

2016年06月10日 ドアノブの型取りと複製。Part

こんにちは演劇スタッフ科です。今週の大道具コースも色々な物を作っています!
1


今週の報告はアンティーク風のノブを複製します。
3


先ずはシリコンでオリジナルの型をシリコーンで型取りします。使用するシリコーンです。
4


四角い型枠にノブの半分の深さまでシリコーンを注ぎ、半分までを型取りします。
6


残りの半分をシリコーンで新たに型取りします。
9

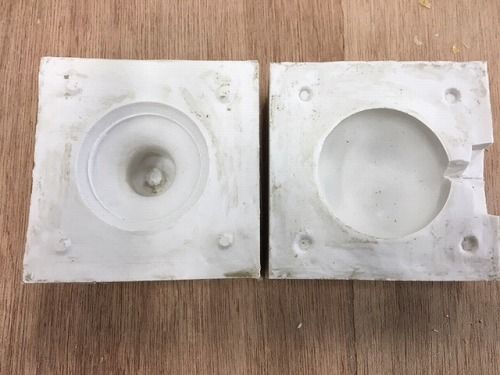

およそ8時間ぐらいで硬化します。こんな感じです。
10


出来た型に流し込む2液タイプのレヂン(樹脂)で複製を作ります。
13


アサレヂンAタイプを計量カップへ注ぎます。
16


18


粘着性のある透明の液体です。
19


別の計量カップにアサレヂンBタイプを計量カップへ注ぎます。
21


22


Aタイプとは違い粘着性のアメ色の液体です。
25


型取りしたシリコーンにレヂンの注ぎ口を作ります。
31-1


31-3


31-4


合わせた上の四角い穴から注ぎます。
31-5 (2)


シリコーンに離型剤を塗ります。
28


小筆でまんべんに塗ります。
30


31


シリコーンを合わせてレヂンの液体が、合わせ口より漏れないようにテープでしかっりと固定します。
34


35


計量カップにアサレヂンAとアサレヂンBを1:1で注ぎます。
36


38


39


空気が入らなように素早く撹拌します。
46


発熱が始まるとすぐに型へ流し込みます。
47


51


53


54


シリコーンを押して中に入った空気を抜きます。
55


硬化が始まりました。
56


5分程度で硬化します。硬化したら固定したテープを剥します。
73


ゆっくり型を外します。
74


75


77


78


注ぎ口の四角いところまでレヂンが入っています。
80


レヂンをシリコーンから外します。
82


注ぎ口をカッターでカットします。
87


硬化の違いで色が違います。
91


周りに少しバリなど余分なところがあります。
92


95


紙ヤスリなどで丁寧に削ります。
97


こんな綺麗になりました。
100


取り付け口にボール盤で下穴を空けます。
105


ノブの裏側真ん中に貫通しないように穴を空けます。
109


110


下穴にネジきり用のタップでネジ溝を掘ります。
110-1


110-2


ドアノブの完成です。

今週の報告は以上です。続きはまた次回のお楽しみに!!
