連休明けの作業‼

2016年05月14日 連休明けの作業‼

こんにちは演劇スタッフ科です!
連休明けの大道具コースは先月に引き続き、製作作業です。
no title

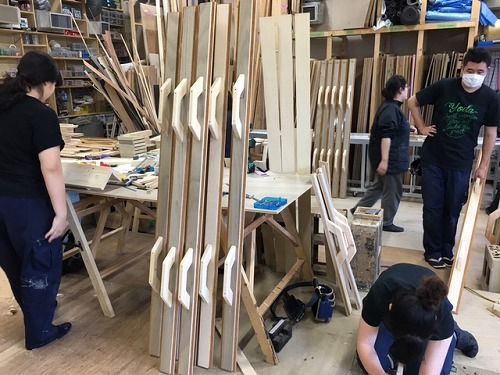

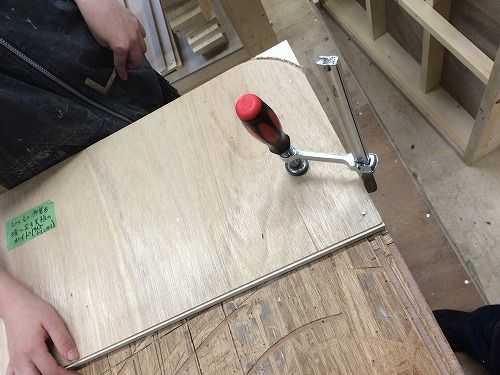

カッター用の定規作りです。
0-1

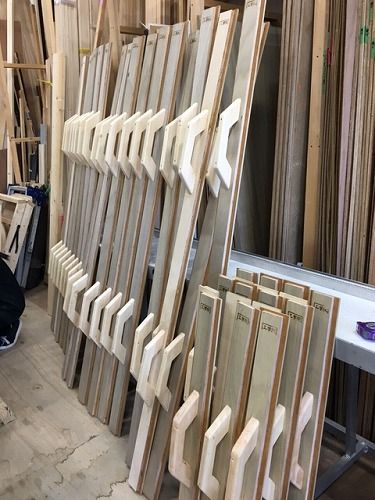

沢山製作しました。
0-2


3.0尺(90.9cm)×3.0尺(90.9cm)平台で組み立て式の作業台製作です。

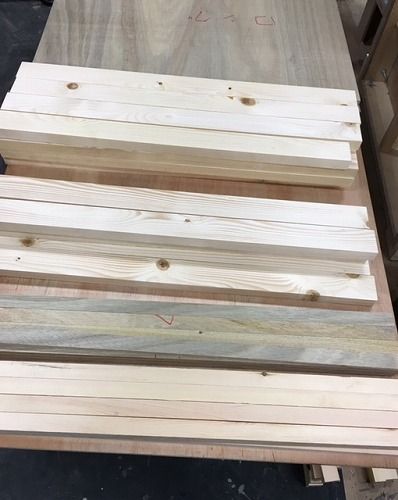

先ずは、平台用の材料をカットして用意します。
上から順番に天板用12mmラワンベニヤ、中骨用の1寸(3.03cm)×2寸(6.06cm)栂材、外枠用の1寸×2寸栂材、枠下に貼る12mmラワンベニヤ、担ぎ棒に使用する垂木です。
1

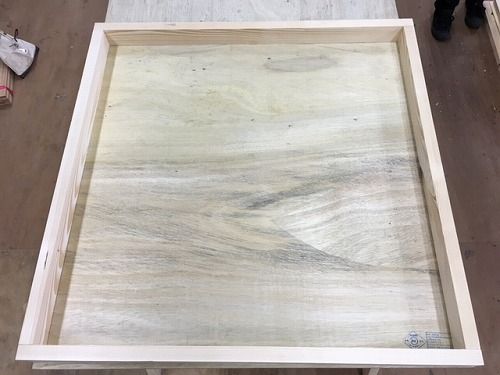

外枠用の1寸×2寸栂材を四角に組みます。
1-2

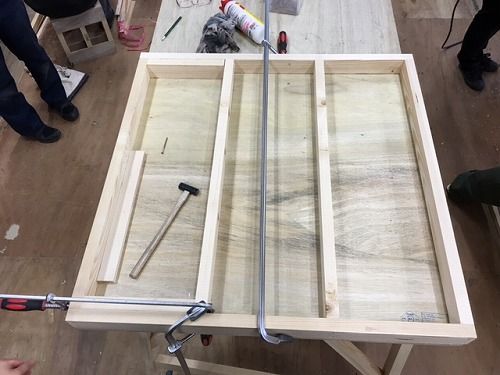

組んだ外枠の内側を三等分に、中骨用の1寸×2寸栂材を入れて固定します。
1-3


外枠の栂材の上に、枠下用の12mmラワンベニヤを貼ります。
1-4


中骨と交差するように、長さ半分の位置に垂木の担ぎ棒を入れて固定します。
1-5


枠を裏返しして、天板の12mmラワンベニヤを貼ります。
1-6


断面図です。
1-7


この3.0尺(90.9cm)×3.0尺(90.9cm)平台を2枚作ります。

作業台の脚になる1寸(3.03cm)×4寸(12.12cm)長さ70cmでカットし、センターに可変用レールの溝掘り
をします。
2-1


トリマーのガイドを取り付けます。
2-1-1

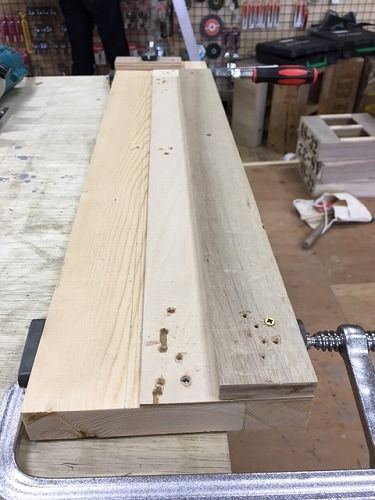

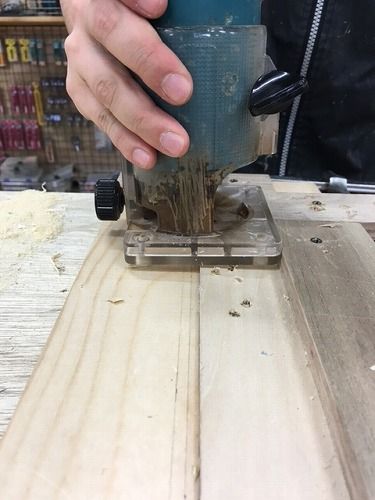

ガイドに沿ってストレートのトリマー刃で彫ります。
2-2


2-3


無理しないように1回で3mmずつ、ゆっくり掘り下げます。
2-4


反対側の面にもトリマーで彫ります。
2-6

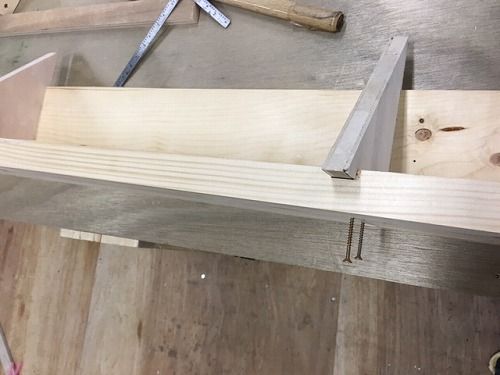

彫った栂材1寸(3.03cm)×4寸(12.12cm)をL字に組みます。
2-6


内側の彫った溝に三角形の材料を入れます。
2-7


2-8


固定します。
2-9

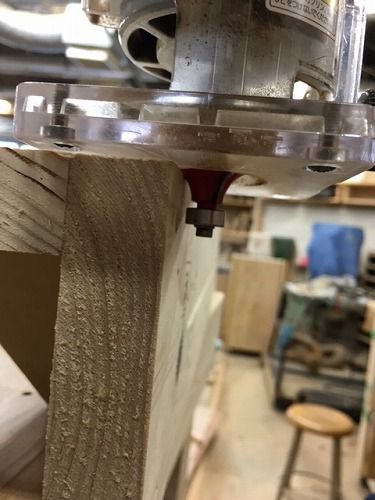

角をボーズ面のトリマーで削ります。
2-10


脚の枠から飛び出た三角形の材料の両側をカットします。
2-11-1

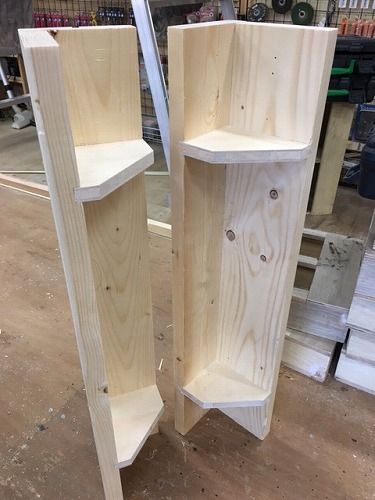

外側はこんな感じです。
2-11-2


内側はこんな感じです。
2-11-3

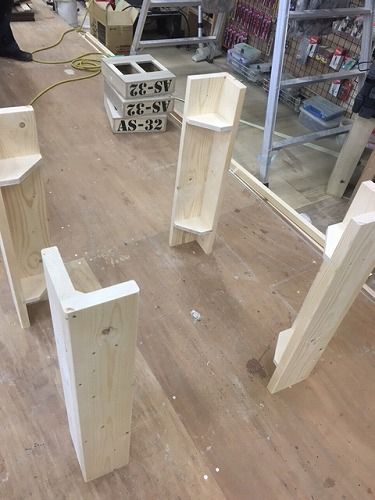

4本の脚を作ります。
2-12


先ほど作った平台2枚を裏返しして、取り外しが出来るようにボルトで固定します。
2-13


外側のレールの溝にレールをはめ込み固定します。
2-14


2-15

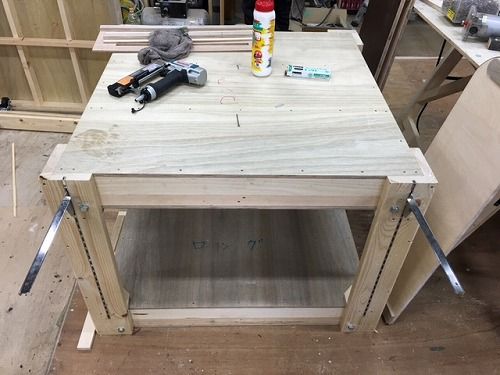

こんな感じになります。
2-16-1

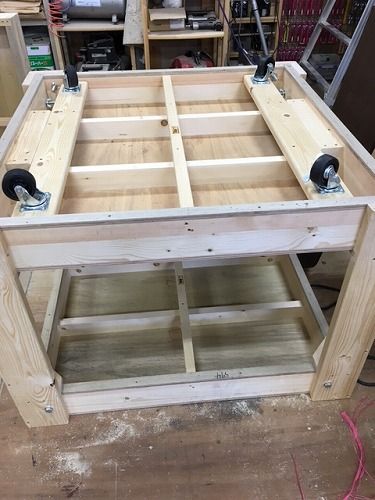

再度裏返しして、底になる平台に移動用のキャスターを取り付けます。
2-16-2


高さを可変出来る天板用の右用受け金具です。
2-17


左用の受け金具です。
2-18


左右の金具は形が違います。
2-19


可変用の天板、12mmシナランバーをカットします。
3-1


3-2

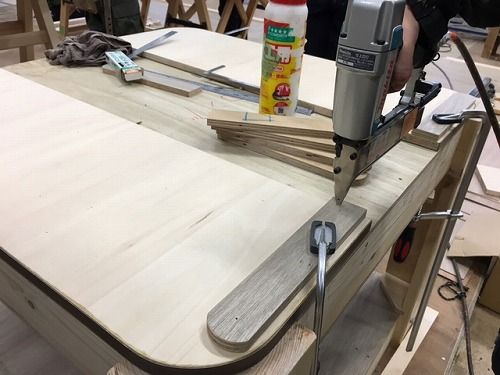

水ものを使えるように、可変式の天板にデコラ材を貼り防水にします。
裏側に家具受けの材料を取り付けます。
3-3

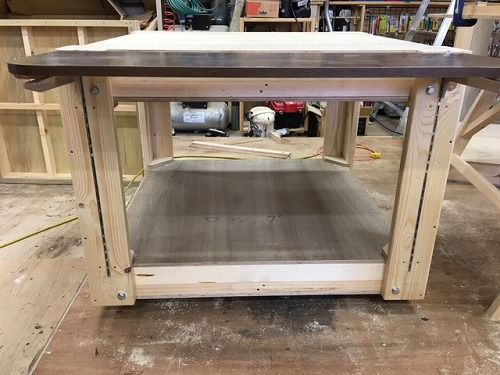

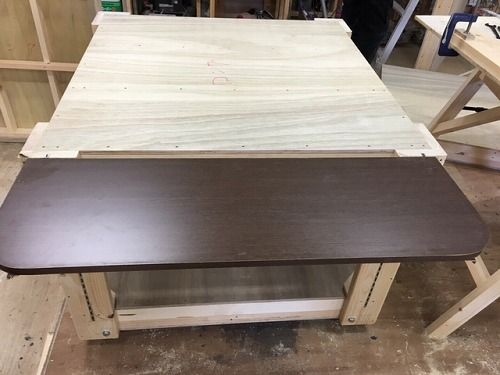

組み立て式の作業台完成です。
3-4


3-5


今週の報告は以上です。また次回の報告をお楽しみに!
