なぐり、ナグリ(舞台玄翁、舞台屋鎚)作り Partァ

2016年03月27日 なぐり、ナグリ(舞台玄翁、舞台屋鎚)作り Partァ

こんにちは演劇スタッフ科です!
3/17に卒業式も終わり、生徒は楽しい春休みに入りました。
IMG_1753


作業場も静かになりました。
IMG_1754


公演も終わり一安心の中、メンテナンスと新たなナグリ(舞台用玄翁)作りです。今回はpartい飽き続き、
スチール製のナグリを作ります。
そして17番のソケットを付けます。
IMG_7730

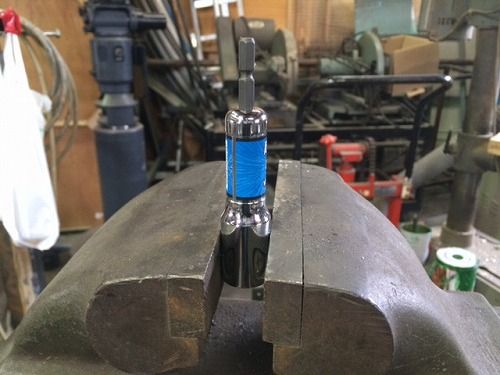

万力でソケットを挟み余分な部分をカットします。
IMG_7731


長いソケットと短めのソケットの2種類を用意しました。
IMG_7732

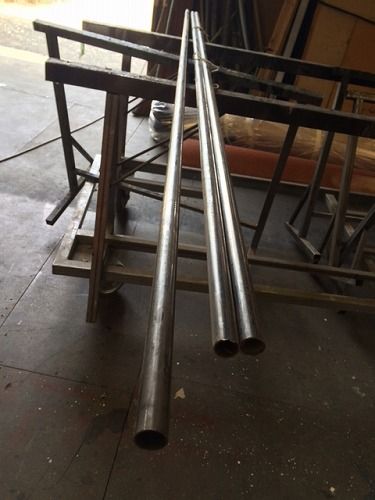

今回のナグリの柄の部分は丸いパイプを使用します。
IMG_6246


直径21mm、厚さ1.6のパイプです。
IMG_6247


パイプをカットします。
IMG_6256

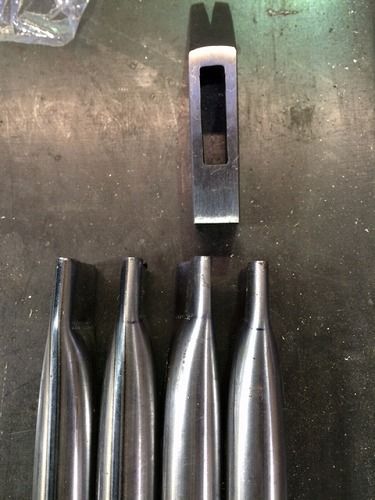

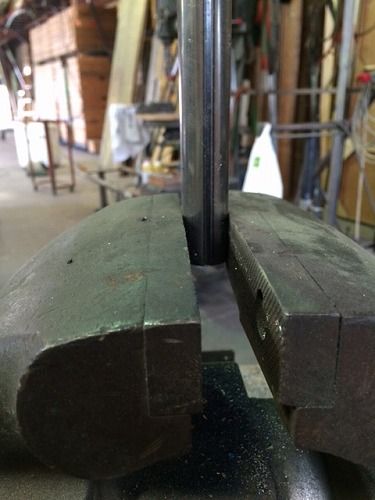

ナグリの頭付く部分を万力で潰します。
IMG_6264


余り潰し過ぎないように注意します。
IMG_6266

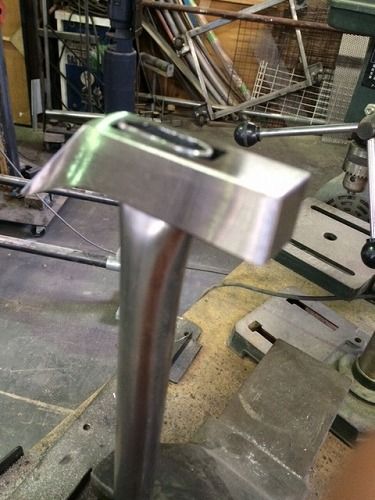

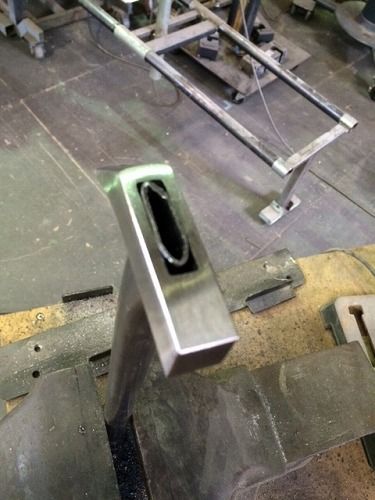

潰した柄にナグリの頭を付けます。
IMG_6270

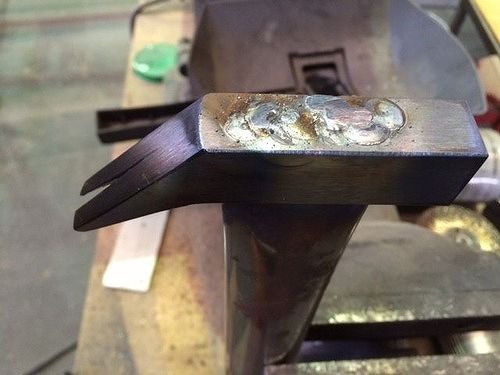

これから溶接して付けます。
IMG_6271

7ee88a59-s

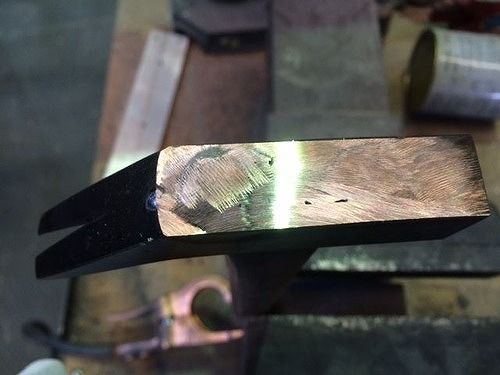

フラットになるように削ります。
cde78022-s

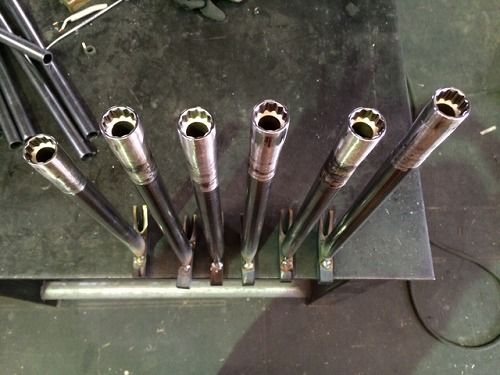

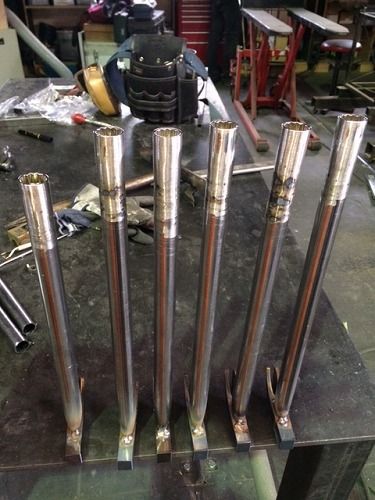

パイプのお尻部分にソケットを差し込んで溶接します。
IMG_6278


周りを溶接していきます。
IMG_6282


溶接部分を磨きながら一周します。
IMG_6287

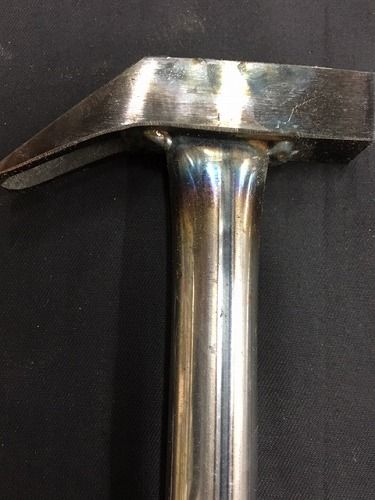

繋ぎ目が見えなくなります。
IMG_6288


上から撮影。
IMG_6289


溶接して暫くすると、錆びたりしてきますので磨きます。
IMG_8996


先ずはディスクグラインダーで磨きます。
120番のディスクを使用します。
IMG_8999

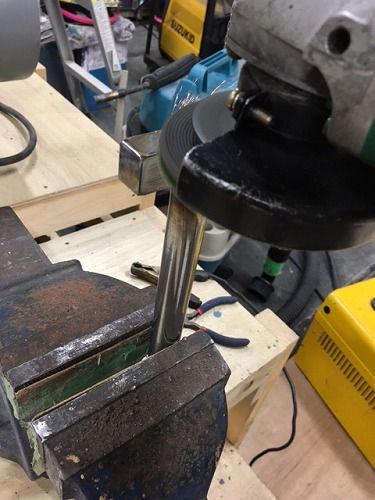

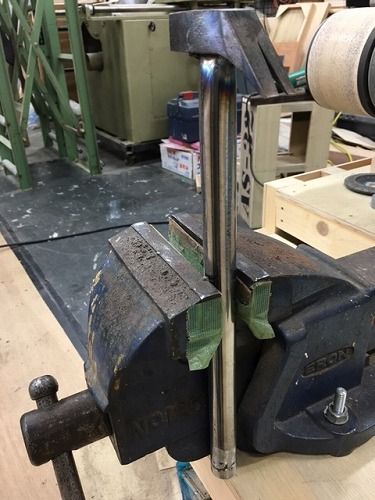

ナグリを万力でしっかりと固定して磨きます。
IMG_9001


頭の部分から磨きをスタートします。
IMG_9003


右側のものは磨き120番のディスクで磨き終わりました。
左側は磨いていないナグリです。
IMG_9005

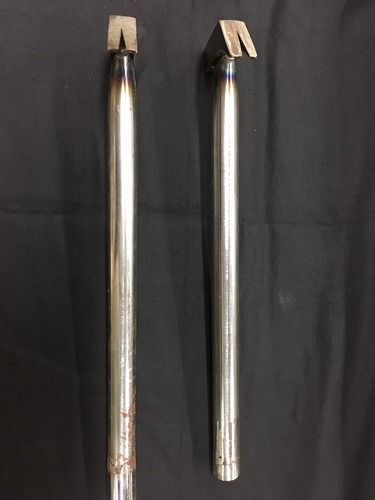

正面から撮影。右側が120番のディスクで磨き終わったナグリです。左側は磨いていないナグリです。
FullSizeRender


次の作業でディスクグラインダーに、デライトディスク1000番を付けて先ほどと同じように磨きます。
IMG_9007

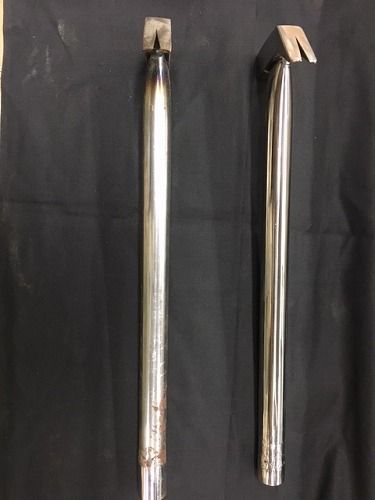

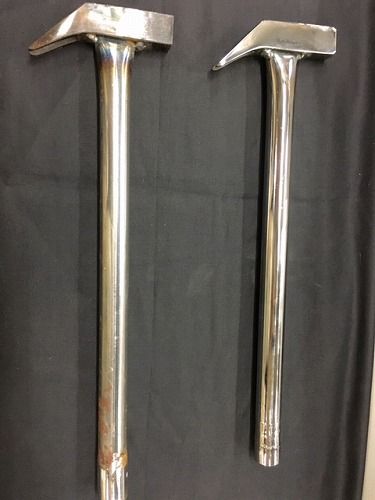

右側がデライトディスクで磨き終わったナグリです。左側が磨いていないナグリです。
IMG_9008

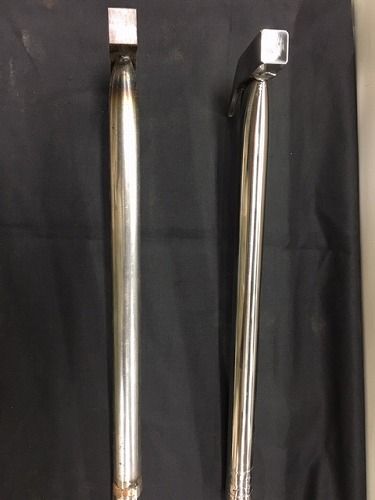

正面から撮影。右側がデライトディスクで磨き終わったナグリです。左側が磨いていないナグリです。
IMG_9009


そして裏側より撮影。右側がデライトディスクで磨き終わったナグリです。左側が磨いていないナグリです。
FullSizeRender2


磨き作業も最後に固定パフ研磨剤で磨きます。
IMG_9012


右側が固定パフ研磨剤で磨き終わったナグリです。左側は磨いていないナグリです。
FullSizeRender3


全く磨き作業をやっていないナグリです。
IMG_9022

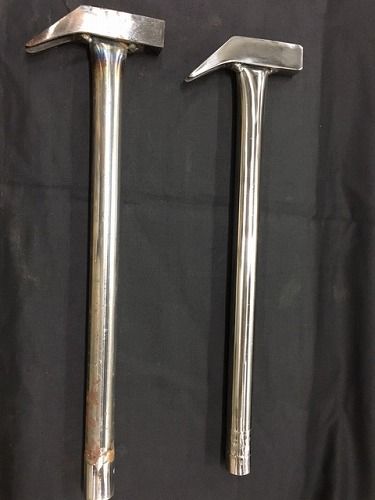

固定パフ研磨剤まで、3回研磨作業が終わったナグリです。
ピカピカのツルツルです。
IMG_9023

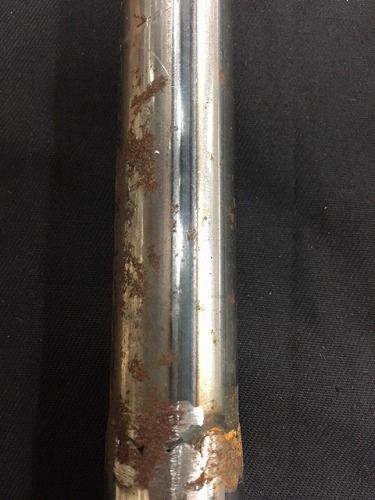

こんな感じに錆びた柄も
IMG_9021

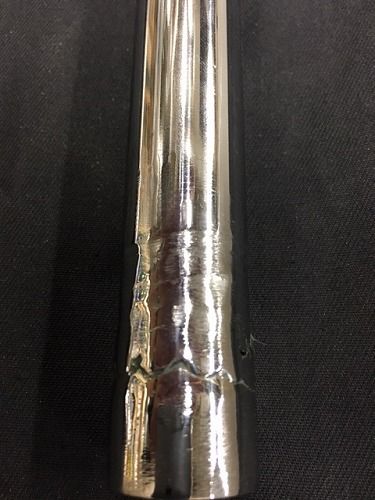

固定研磨剤で3回磨くとピカピカのツルツルです。
IMG_9020

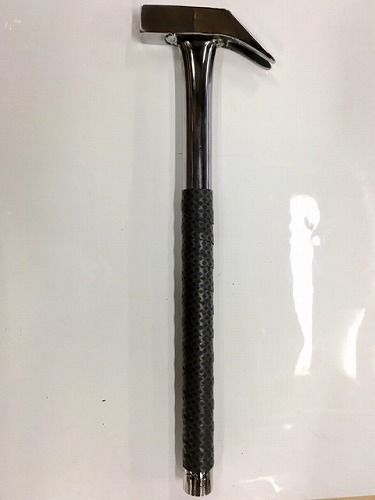

仕上げに手で持つ部分を錆びないようにラバーを巻いて仕上げます。
FullSizeRender5


本日の報告は以上です。
次回の報告をお楽しみに!!
